混凝土出现缺陷怎么修补？应该用什么方法？原来，这几种处理方式最有效！随着我国混凝土建筑的日益兴起，这种以自然、简约为特征的建筑风格逐渐受到了大众的热烈追捧。
混凝土，作为建筑工程中的核心构造材料，其品质优劣直接关系到整个建筑体的稳固与安全。但不可忽视的是，在实际施工过程中，受到施工技术、材料特性以及外部环境等多重因素的共同影响，混凝土构件难免会出现各式各样的瑕疵，例如常见的裂缝、麻面、蜂窝、孔洞以及露筋等问题。
这些看似微小的缺陷，实际上却可能对混凝土的整体美感造成显著破坏。更为严重的是，它们还可能成为结构性能弱化的潜在风险点，甚至在某些极端情况下，可能诱发安全事故。
正因如此，对于混凝土构件上出现的任何缺陷，我们都必须保持高度警觉，并采取迅速有效的修复措施来加以应对。在进行混凝土缺陷修补时，我们应秉承“尽量少修补、尽量保持原貌”的修复原则。
也就是说，只有在确有必要的情况下才进行修补工作，并且应尽可能选择那些能够最大程度恢复混凝土原始风貌的修复方案。接下来，砼界张博将针对几种典型的混凝土缺陷，深入探讨其成因，并详细介绍相应的修补技术与方法。
混凝土常见缺陷及成因分析

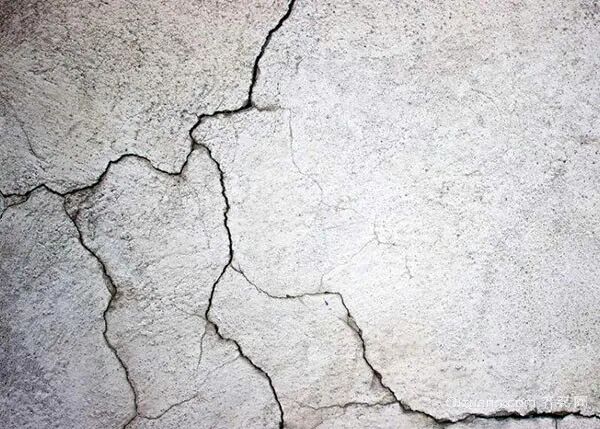

1、裂缝
①成因分析：
▲温度应力：混凝土在硬化过程中，由于水化热的作用，内部温度会升高，而表面温度受环境影响变化较大，导致内外温差产生应力，从而引发裂缝。
▲收缩变形：混凝土在干燥过程中会发生收缩，如果收缩受到约束，就会产生拉应力，当拉应力超过混凝土的抗拉强度时，就会产生裂缝。
▲荷载作用：混凝土构件在承受荷载时，如果荷载超过其承载能力，或者荷载作用下的变形受到约束，都会产生裂缝。
▲地基沉降：地基的不均匀沉降会导致混凝土构件产生弯曲或剪切应力，从而引发裂缝。
②影响：
裂缝的存在会严重影响混凝土结构的承载能力和耐久性，因为裂缝会成为水分和有害物质侵入的通道，加速混凝土的劣化。

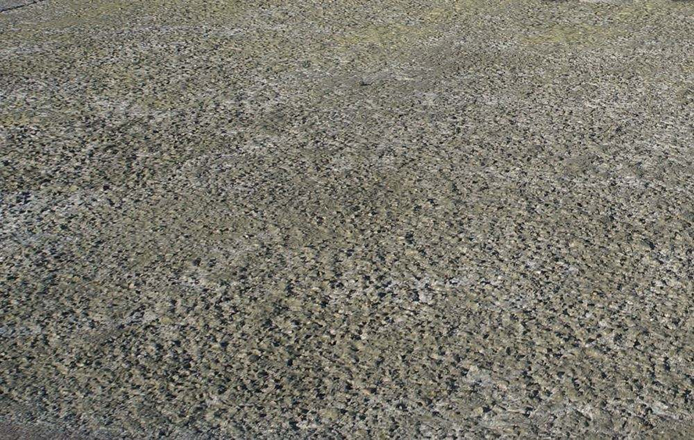

2、麻面
①成因分析：
▲模板表面不光滑：如果模板表面粗糙不平，或者粘有杂物，就会导致浇筑后的混凝土表面出现麻面。
▲脱模剂涂刷不均匀：脱模剂涂刷不匀或局部漏刷，会导致混凝土在拆模时与模板粘连，从而形成麻面。
▲混凝土振捣不密实：振捣不足会导致混凝土中的气泡无法完全排出，形成麻面。
②影响：
麻面主要影响混凝土的美观性，同时也可能降低混凝土的耐久性，因为麻面处的混凝土更容易受到侵蚀。

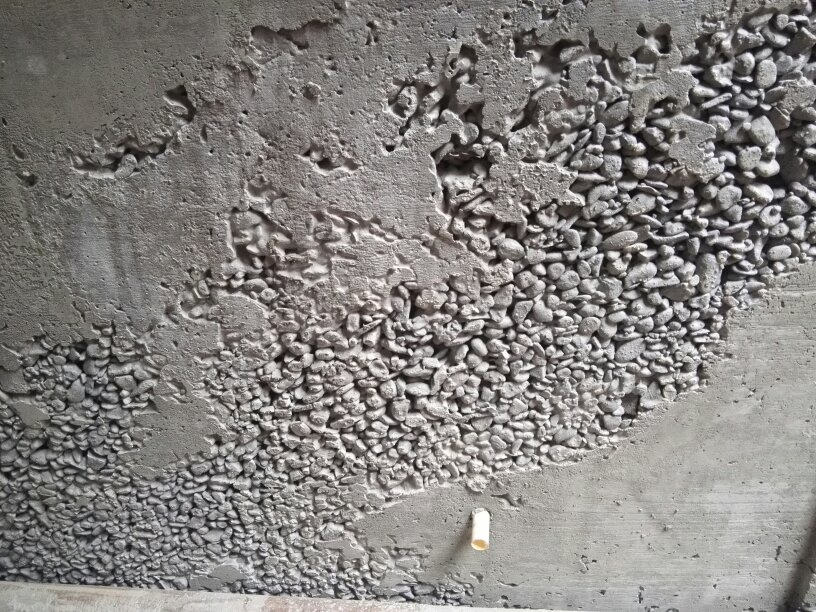

3、蜂窝
①成因分析：
▲混凝土配合比不当：配合比设计不合理，如水泥用量过少、水灰比过大等，都会导致混凝土内部出现蜂窝状空洞。
▲振捣不足：振捣不充分或漏振，会使混凝土中的气泡和多余水分无法排出，从而形成蜂窝。
▲模板漏浆：模板接缝不严或破损，会导致混凝土在浇筑过程中漏浆，形成蜂窝。
②影响：
蜂窝会降低混凝土的密实性和强度，同时也会影响混凝土的美观性。严重的蜂窝还可能导致混凝土构件的承载能力下降。

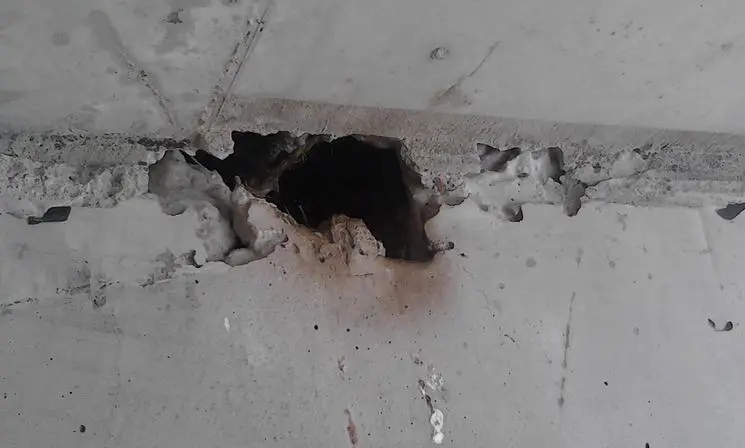

4、孔洞
①成因分析：
▲骨料粒径过大：骨料粒径过大或级配不良，会导致混凝土在浇筑过程中出现离析现象，从而形成孔洞。
▲混凝土流动性差：混凝土的坍落度过小或和易性差，会导致浇筑时混凝土无法充分填充模板内的空间，形成孔洞。
▲施工中断时间过长：在混凝土浇筑过程中，如果施工中断时间过长，新旧混凝土之间会形成冷缝，从而产生孔洞。
②影响：
孔洞会严重降低混凝土的密实性和承载能力，同时也会影响混凝土的美观性。孔洞还可能成为水分和有害物质侵入的通道，加速混凝土的劣化。

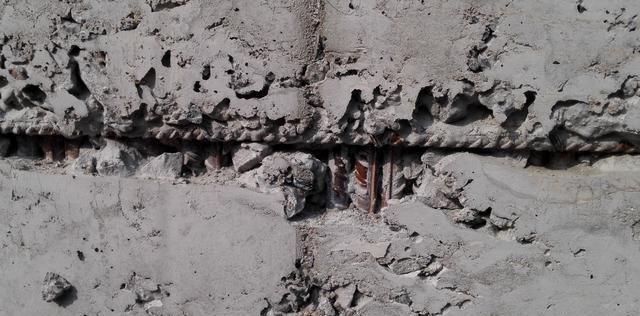

5、露筋
①成因分析：
▲钢筋定位不准确：在绑扎钢筋时，如果钢筋位置偏差过大或固定不牢，就会导致浇筑后的混凝土出现露筋现象。
▲混凝土振捣过程中钢筋移位：在振捣过程中，如果振捣棒触碰钢筋导致其移位，就会使钢筋部分裸露在外。
▲模板严重漏浆：模板接缝不严或破损严重，会导致大量浆液漏出，使钢筋处的混凝土保护层厚度不足，从而形成露筋。
②影响：
露筋会严重影响混凝土构件的耐久性和承载能力。因为裸露的钢筋容易受到腐蚀和锈蚀，从而降低其与混凝土之间的粘结力。此外，露筋还可能导致混凝土构件在承受荷载时发生脆性破坏。

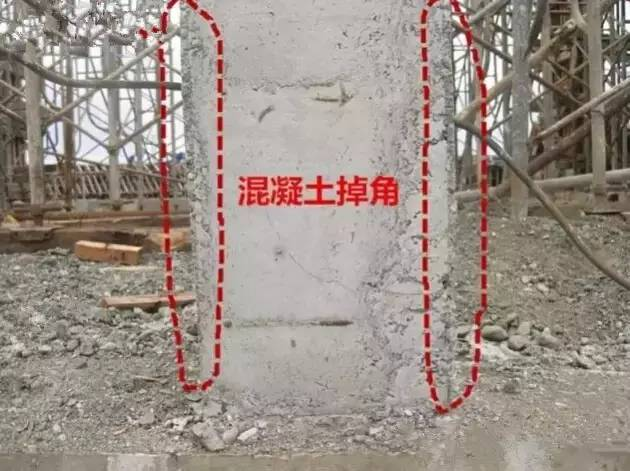

6、缺棱掉角
①成因分析：
▲模板湿润不足：在浇筑混凝土前，如果模板未充分浇水润湿或润湿不够，会导致浇筑后模板吸收混凝土中的水分。这不仅影响了混凝土的水化过程，还可能因模板吸水膨胀而将边角拉裂，最终在拆模时边角被粘掉。
▲养护不当：混凝土浇筑后的养护工作至关重要。如果养护不好，混凝土的水分会过快蒸发，导致边角部位因干燥而开裂、脱落。
▲过早拆模：在混凝土未达到足够强度时过早拆除侧面非承重模板，特别是在冬季低温施工时，容易导致混凝土边角因受冻或强度不足而破损。
▲外力撞击：拆模过程中或拆模后，如果混凝土边角受到外力撞击或重物砸落，也会造成缺棱掉角的现象。
▲模板问题：模板未涂刷隔离剂或涂刷不均匀，以及模板连接处缝隙过大导致漏浆，都可能在拆模时造成边角混凝土的粘连和破损。
②影响：
缺棱掉角不仅影响了混凝土构件的美观性，更重要的是可能削弱其结构性能。边角部位的缺损容易导致应力集中，从而加速混凝土的劣化和破坏。此外，缺棱掉角还可能影响构件的承载能力和耐久性。

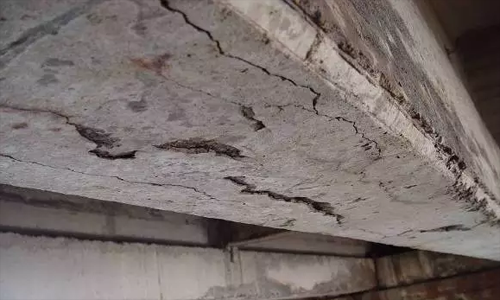

7、酥松脱落
①成因分析：
▲混凝土质量问题：使用过期、受潮结块的水泥，或骨料含杂质过多、级配不良等，都会导致混凝土硬化后强度不足、质地疏松易脱落。
▲施工操作不当：混凝土搅拌不均匀、振捣不足或过度振捣，以及浇筑后未及时养护等施工操作问题，都会导致混凝土内部结构不密实、产生酥松现象。特别是在浇筑高度过大而未采取适当措施时，混凝土易因离析而造成酥松脱落。
▲环境因素：在高温、干燥环境下施工，混凝土表面水分蒸发过快，容易形成干缩裂缝和酥松层；而在潮湿环境下，如果混凝土保护不当受到长期水浸或化学腐蚀，也会导致表面酥松脱落。
▲模板和脱模剂问题：模板表面粗糙不平或粘有杂物未清理干净，以及脱模剂涂刷不均匀或漏刷等，都可能导致拆模时混凝土表面粘连破损和酥松脱落现象的发生。
②影响：
酥松脱落严重影响了混凝土构件的耐久性和承载能力。酥松的混凝土层容易受到侵蚀和磨损，加速构件的破坏过程。同时，酥松脱落也降低了混凝土构件的美观性和使用安全性。因此，在施工中应严格控制混凝土质量、规范施工操作、加强养护工作以及合理使用模板和脱模剂等措施来预防酥松脱落现象的发生。
混凝土缺陷修补方法及步骤
1、裂缝修补技术：
针对混凝土结构中出现的裂缝，修补工作至关重要，它不仅关乎结构的安全性，也影响建筑的美观。根据裂缝的宽度和深度，我们可以采取以下几种专业且有效的修补方法：

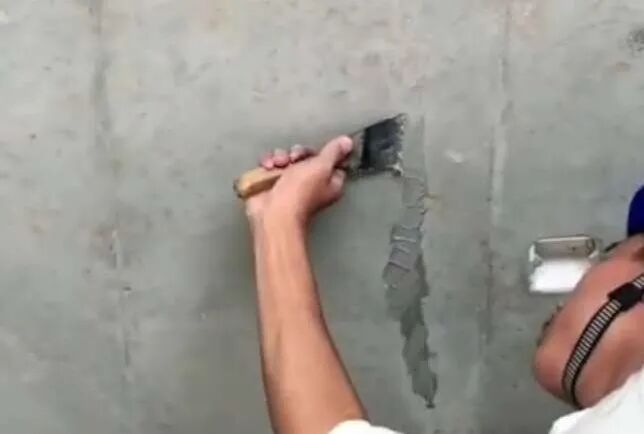

①微裂缝封闭：
对于那些宽度小于0.2mm的微裂缝，我们推荐采用表面封闭法。这种方法简单易行，通常只需使用专用的封口胶，直接对着裂缝进行刮抹操作。
此外，为了进一步提升混凝土结构的外观美观度，还可以选择使用混凝土色差修复剂进行涂刷遮盖。这样不仅能有效封闭裂缝，还能使修补后的表面与周围混凝土色泽一致，达到无痕修复的效果。
封口胶，又称修补胶，具体内容可参考这篇：改性环氧树脂修补胶，又称封口胶、封缝胶、找平胶！
②压力注浆：
当裂缝宽度在0.2-0.5mm之间时，压力注浆法成为更为合适的修补方式。这种方法通过注入专用的修补胶浆，能够深入裂缝内部，实现全面填充和强化。
压力注浆法进一步分为高压注浆和低压注浆两种。虽然高压注浆在某些情况下可能提供更强的注入力，但考虑到操作简便性和安全性，我们更倾向于推荐采用低压注胶方式。低压注胶不仅操作方便、省事，还能有效避免对混凝土结构造成不必要的二次损伤。
低压注胶，可参考这篇内容：改性环氧树脂灌缝胶，混凝土裂缝克星，无痕修复→

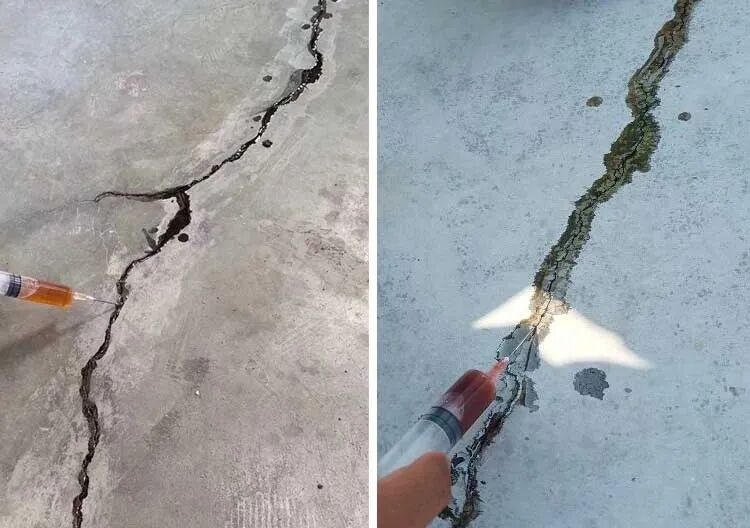

注：如地面、平面裂缝还有一种较为省事的裂缝处理方式，就是直接用灌缝胶来修复，准备一支针管，把灌缝胶按比例调配好，用针管对着裂缝注入进去，这时表面会有一定的浮胶，在表面裂缝处撒上石英砂、堵漏王之类的粉料，最好是能够接近原混凝土表面的粉料，撒上之后等待固化在进行打磨处理，可准备角磨机或者砂纸进行打磨，这样处理出来的裂缝几乎看不到什么色差，效果非常不错，但只限地面、平面的裂缝，因为这种情况下胶水可顺着裂缝流入缝隙中，操作起来比较省事。
如果你也遇到这种情况，不知道如何操作，可以参考这篇内容：水泥裂缝修补胶，灌缝专用，超强渗透，一贯到底！
③开槽嵌缝：
对于宽度超过0.5mm的较大裂缝，开槽嵌缝处理成为必要步骤。这种方法首先需要在裂缝处开设一定深度和宽度的槽口，以便进行后续的嵌填工作。
开槽完成后，我们可以选择使用高强聚合物砂浆或环氧砂浆等高性能材料来进行勾缝处理。这些材料具有优异的粘结强度和耐久性，能够有效恢复混凝土结构的整体性和承载能力。
高强聚合物砂浆、以及环氧砂浆都是混凝土结构修补加固的好帮手，甚至包括丙乳砂浆也是不错的选择，如果是长期潮湿有一定的腐蚀情况的地区需要修补，可以选择环氧砂浆或者丙乳砂浆，这样效果更好哦！针对每个材料的裂缝，这篇内容就不详细介绍了，需要了解的朋友可以看这下面三篇内容：
内容一：高强聚合物水泥砂浆，c60抗压强度，粘结好，不脱落！
内容二：环氧树脂砂浆：混凝土结构加固补强，缺陷修补，桥梁修补！
内容三：丙乳砂浆用于水库、大坝、化工厂、污水池、隧道，砼防腐防水！
2、麻面修补技术：
麻面，作为混凝土路面表面常见的小坑洼缺陷，对结构的整体美观性和耐久性都有一定的影响。为了有效修复这一缺陷，我们需要采取一系列细致的修补措施。
首先，对麻面部分进行充分的浇水湿润是必不可少的步骤。这一操作不仅有助于后续砂浆的更好粘结，还能确保修补材料与原混凝土之间的良好融合。
另外坑洼周边可以斜切一下，这样修补出来的效果更好，接下来，选择与原混凝土同标号的砂浆或者专门的坑洼深层路面修补料，这种砂浆在成分和性能上与原混凝土相匹配，能够最大限度地保持修补后的结构整体性和外观一致性。
然后，使用专业的抹刀将砂浆均匀地抹平在麻面部分，并仔细压光，以确保修补后的表面平整光滑。
最后，修补完成后的保湿养护工作同样重要。通过覆盖草帘或草袋等保湿材料，可以有效减缓砂浆表面的水分蒸发，为砂浆的硬化和强度提升创造有利条件。这一养护过程需要持续一段时间，以确保砂浆充分固化并达到预期的使用效果。比如深层型路面修补料，这种一般施工后2小时即可满足通车过人的抗压强度，比较适合哪些经常通车并且不方便封堵交通的道路上或者厂区中。

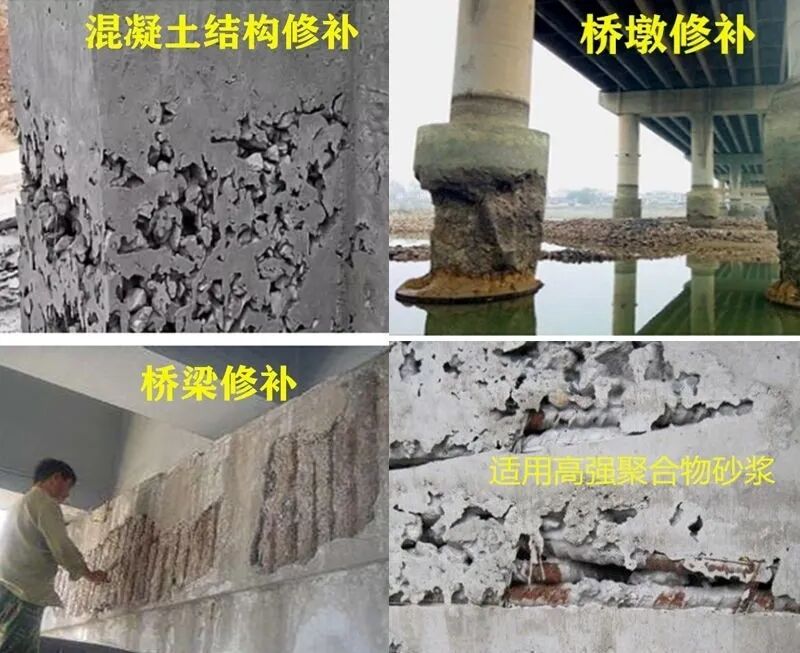

3、漏筋修补技术：
在处理混凝土表面漏筋的问题时，我们需要格外谨慎，确保每一步操作都精准到位。首先，对漏筋部位的清洁工作不容忽视。使用高压水枪或专用的清洁工具，将漏筋部位及其周边的混凝土彻底冲洗干净，直至表面无任何污垢、尘埃和其他杂质。这一步骤至关重要，因为它为后续修补材料的粘结提供了良好的基础。
接下来，我们采用环氧树脂砂浆这一高性能修补材料，对漏筋部位进行精心处理。环氧树脂砂浆具有优异的粘结力、耐腐蚀性和耐久性，能够有效填补漏筋造成的空缺，并与原混凝土形成紧密的结合。在调制砂浆时，务必按照产品说明书的比例准确配比，以确保其性能达到最佳状态。然后，使用专业的抹刀或刮板，将砂浆均匀、平整地涂抹在漏筋部位上，并用力压实，使其与原混凝土表面完美融合。
如果你也遇到了混凝土结构露钢筋的情况，可以参考这篇内容来了解一下环氧树脂砂浆：改性环氧树脂砂浆，混凝土结构露钢筋加固！
如果漏筋问题较为严重，深度较大，我们则需要采取更为彻底的修补措施。首先，使用专业的混凝土凿除工具，将薄弱、破损的混凝土以及突出的颗粒小心凿去，直至露出坚实、完整的混凝土基面。在凿除过程中，务必注意操作力度和范围，避免对周边完好的混凝土造成不必要的损伤。
凿除完成后，再次对修补部位进行细致的冲洗，确保所有杂质和残留物都被清除干净。然后，选用专用的高性能灌浆料进行填塞。这种灌浆料具有出色的流动性和粘结强度，能够迅速渗透到混凝土内部的细微裂缝中，形成坚固的支撑结构。将灌浆料按照产品说明书的比例调配好后，倒入修补部位中，并使用专用的灌浆工具进行压实填塞，确保灌浆料充分填满整个空间并与原混凝土紧密结合。
最后，修补工作的养护环节同样不容忽视。在修补完成后的一段时间内，需要对修补部位进行定期的保湿、防晒等养护措施，以促进修补材料的充分硬化和强度的逐步提升。通过精心细致的养护工作，我们可以确保漏筋修补的效果达到最佳状态，从而恢复混凝土结构的整体美观性和使用安全性。
4、蜂窝修补技术：
蜂窝，作为混凝土内部常见的小空洞缺陷，对结构的整体性和耐久性构成了潜在威胁。为了彻底消除这一隐患，我们需要根据蜂窝的大小和严重程度，采取相应的修补措施。
对于小型的蜂窝，我们首先需要对其进行彻底的冲洗，以清除内部的污垢和杂质。冲洗时，可以使用高压水枪或专用的混凝土清洗工具，确保蜂窝的每个角落都被充分清洁。冲洗干净后，我们选用高强聚合物砂浆或环氧砂浆这类高性能修补材料，对蜂窝进行压实抹平。在调制砂浆时，务必严格按照产品说明书的比例进行配比，以确保其达到最佳的粘结强度和耐久性。使用专业的抹刀将砂浆均匀地填充到蜂窝中，并用力压实，直至表面平整光滑。
对于较大的蜂窝，修补工作则相对复杂一些。首先，我们需要使用专业的混凝土凿除工具，将蜂窝周围的松动石子和破损混凝土小心凿去。在凿除过程中，要特别注意不要损伤到蜂窝周边的完好混凝土。凿除完成后，同样需要对修补部位进行彻底的冲洗，以确保清洁度。
接下来，我们选用专用的灌浆料对凿除后的蜂窝进行填塞。这种灌浆料具有优异的流动性和粘结强度，能够迅速渗透到蜂窝的深处，形成坚固的支撑结构。将灌浆料按照产品说明书的比例调配好后，通过专用的灌浆设备或手工填充的方式，将灌浆料充分填满整个蜂窝空间。在填塞过程中，要确保灌浆料与原混凝土紧密结合，避免出现空隙或气泡。
最后，修补工作的养护环节同样至关重要。在修补完成后的一段时间内，我们需要对修补部位进行定期的保湿、防晒等养护措施，以促进灌浆料的充分硬化和强度的逐步提升。通过精心细致的养护工作，我们可以确保蜂窝修补的效果达到最佳状态，从而恢复混凝土结构的整体性和耐久性。
5、孔洞修补技术：
孔洞，作为混凝土内部较大的空洞缺陷，对结构的安全性和稳定性构成了严重威胁。为了彻底修复这一隐患，我们需要采取一系列精心细致的修补步骤。
首先，对孔洞周边进行仔细勘察，确定松散混凝土和软弱浆膜的范围。随后，使用专业的混凝土凿除工具，将这些不良部分小心凿除，直至露出坚实、完整的混凝土基面。在凿除过程中，务必注意操作力度和精度，避免对周边完好的混凝土造成不必要的损伤。
完成凿除后，接下来是关键的冲洗环节。使用压力水枪或专用的混凝土清洗设备，对凿除后的部位进行彻底冲洗。这一步骤不仅有助于清除残留的污垢和杂质，还能为后续的修补材料提供更好的粘结条件。冲洗时，要确保水流的压力和流量适中，以免对混凝土基面造成二次伤害。
接下来是模板的支设工作。根据孔洞的大小和形状，定制合适的带托盒模板。在支设模板前，先对凿除后的混凝土表面进行洒水湿润，以提高后续灌浆料的粘结效果。然后，将模板准确、牢固地安装在孔洞部位，确保其稳定性和密封性。

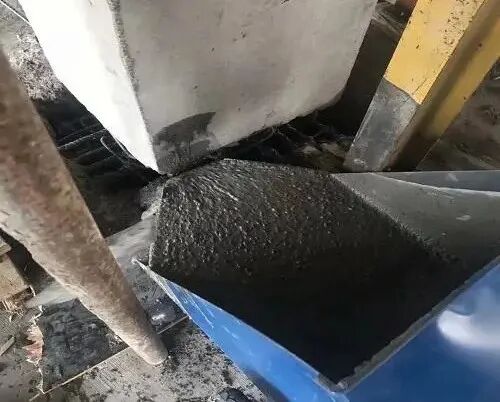

最后一步是灌浆料的浇筑和捣实工作。选用比原结构混凝土高一强度等级的高强无收缩灌浆料，按照产品说明书的比例进行准确调配。在浇筑前，再次对模板内的空间进行洒水湿润，以确保灌浆料能够充分渗透并紧密结合。随后，将灌浆料倒入模板内，并使用专用的振捣工具进行强力捣实，以确保灌浆料填充密实、无气泡。
关于灌浆料之前砼界也有介绍过，具体内容可参考这篇：高强无收缩灌浆料，强度高，无收缩，微膨胀，自密实，无需震捣！
完成浇筑和捣实后，同样还需要对修补部位进行适当的养护措施。另外如果孔洞较小的话也可以用高强砂浆以及环氧砂浆来压实填充。
6、酥松脱落修补技术：
针对酥松脱落的混凝土问题，修补方案需根据脱落的深度来制定。对于脱落较浅的情况，我们首先要小心凿除酥松部分，避免损伤周边完好混凝土。冲洗干净并保持湿润后，选用高强聚合物砂浆或环氧砂浆进行填补。调制砂浆时要严格配比，确保最佳粘结强度和耐久性。用专业抹刀将砂浆均匀抹平在修补部位，并用力压实，使其紧密结合。
若脱落较深，修补措施需更为彻底。同样要凿去酥松和突出颗粒，并刷洗干净。支设模板后，选用比原结构高一强度等级的灌浆料进行浇筑。浇筑过程中要强力捣实，确保灌浆料充分填充并紧密结合。最后，加强养护工作至关重要，如定期保湿、防晒等，以促进灌浆料硬化和强度提升。
7、缺棱掉角修补技术：

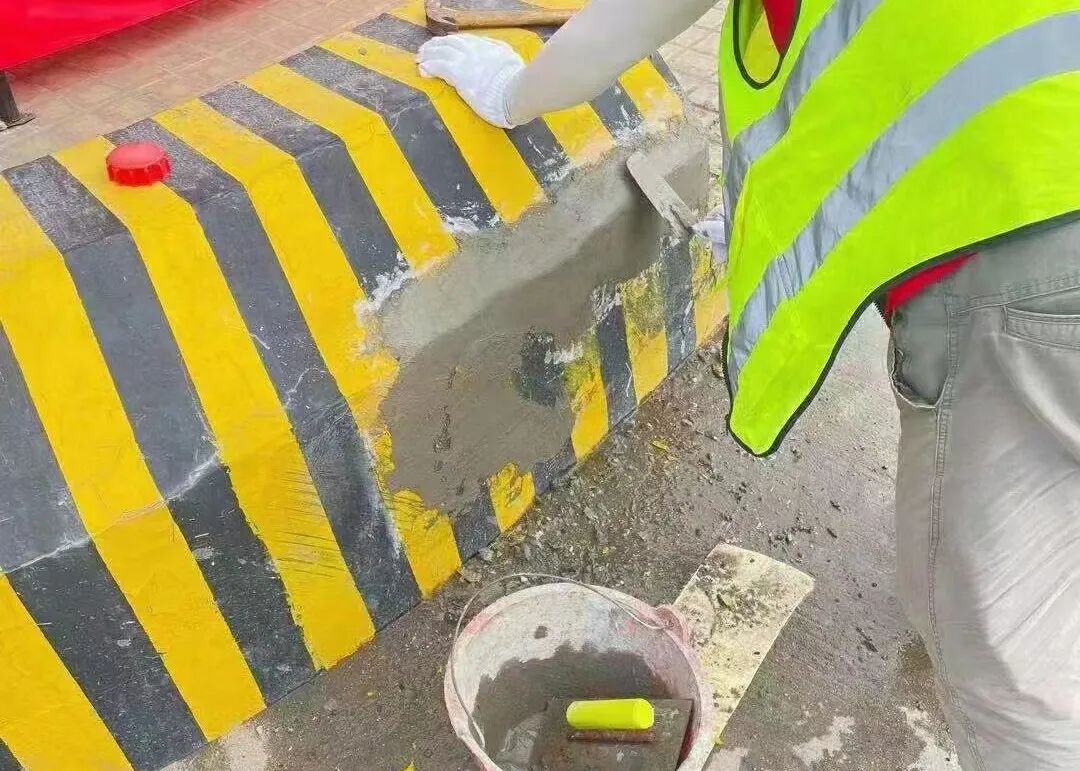

针对混凝土构件出现的缺棱掉角问题，我们有专业的修补方案。如果缺失部分较小，我们会先细致地凿除该处的松散石子，并使用钢丝刷彻底清洁表面，确保修补前的基面干净且湿润度适中。接下来，我们会采用高强聚合物砂浆或环氧砂浆进行精心抹补，力求恢复构件的原始整齐外观。
若遇到缺失较大的情况，我们会采取更为周密的措施。首先，对缺损部位进行彻底的冲洗和剔凿清理，确保无杂质残留。然后，我们会重新支设模板，为填补工作做好准备。为了确保修补后的强度和设计要求相符，我们会选用比原构件更高一强度等级的灌浆料进行填灌。在填灌过程中，我们会仔细捣实灌浆料，以排除内部气泡和空隙，确保修补质量。最后，构件会经过充分的养护时间，直至其强度达到设计标准。

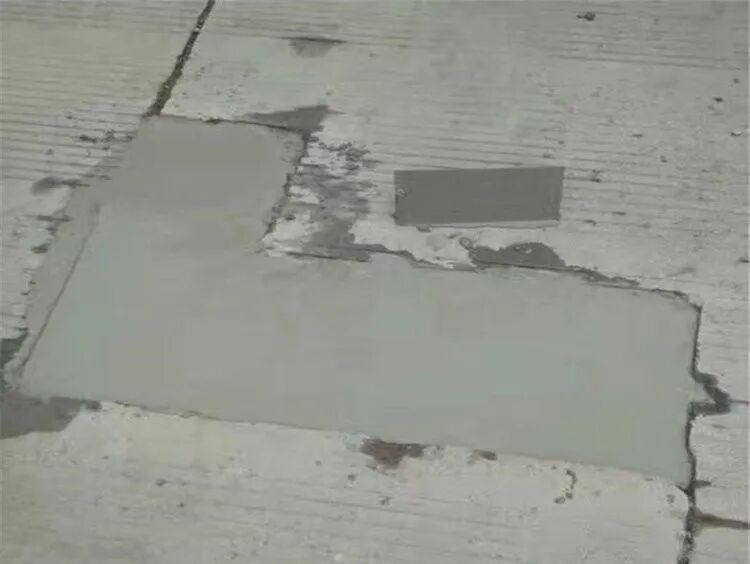

以上介绍的混凝土结构处理方式，整体来说还是比较全面，但是最后还是要说一下补充内容，比如混凝土地面（路面）的各种破损，起砂、起皮、露石子、冻酥、裂缝等情况，可以进行整体拉毛，确保基层坚硬，并且清理干净，有条件的话可以刷一层界面剂，用来稳固基础增强粘结性，然后用薄层型、深层型路面修补料来修补了，一般用的比较多的是薄层型路面修补料，这种材料比较细，可做3-5毫米厚，加水搅拌摊铺即可，并且材料强度高粘结好，并且自带流动性，可自动找平，施工简单方便！
但主要注意的是，这种只适合地面、平面的情况，详细了解看这篇内容：水泥路面高强修补料：老旧地面、烂地面翻新抢修！

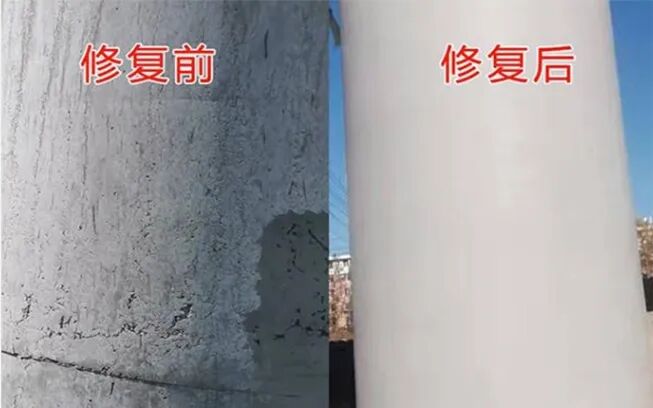

另外，混凝土结构表面修补后，依然有明显色差怎么办？或者说本身混凝土浇筑拆模后有较为明显的色差、气泡等瑕疵应该如何处理？砼界张博这边建议可使用混凝土色差修复剂，这种材料也被称为平色剂、色差调整剂，是一种双组份的涂料，可对混凝土表面进行整体涂刷或者局部调色，适合喷涂、滚涂、刷涂或者拍花等多种施工方式，操作简单易懂。
详细了解看这篇内容：混凝土色差修复剂怎么用？色差处理超全攻略来啦！

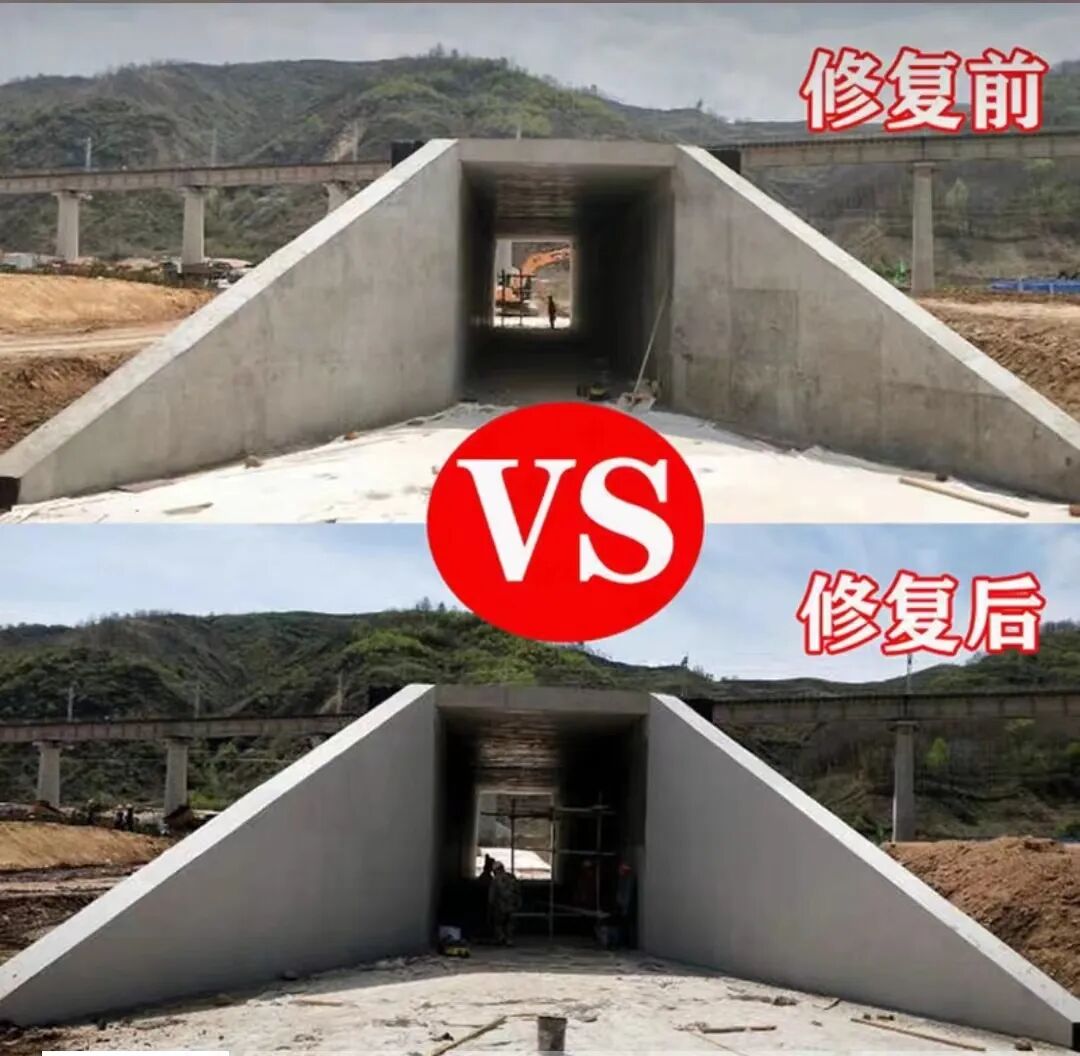

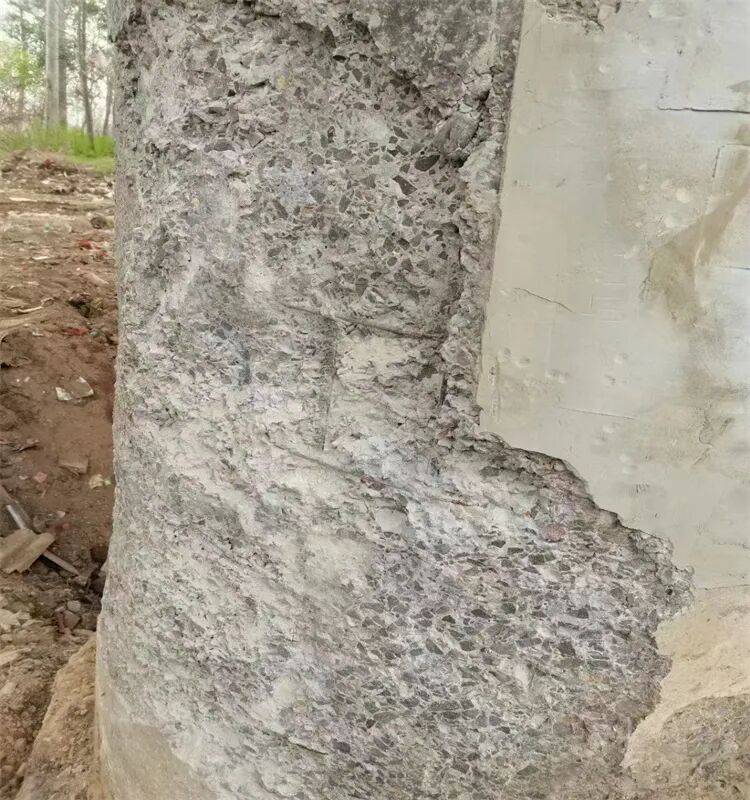

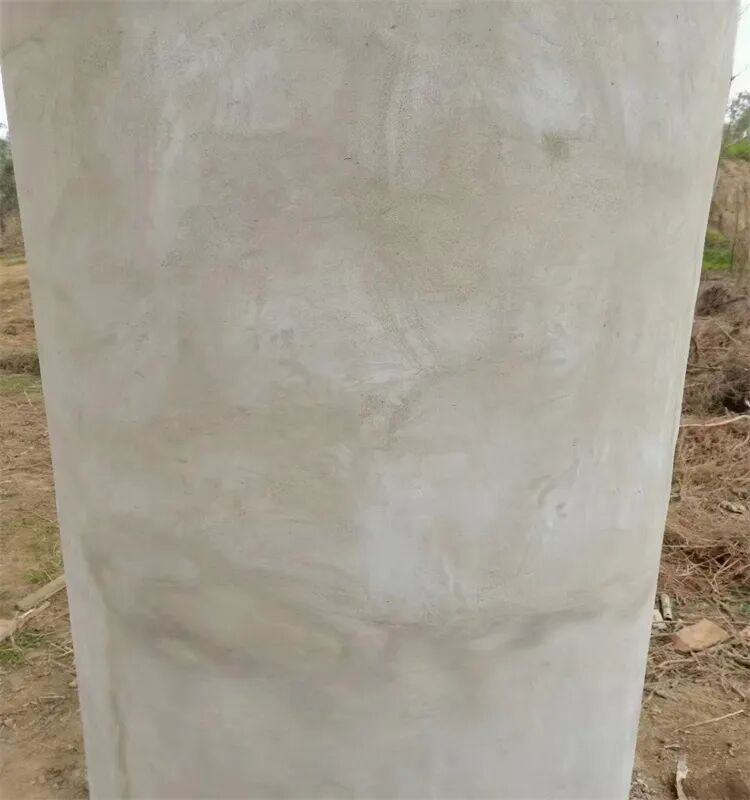

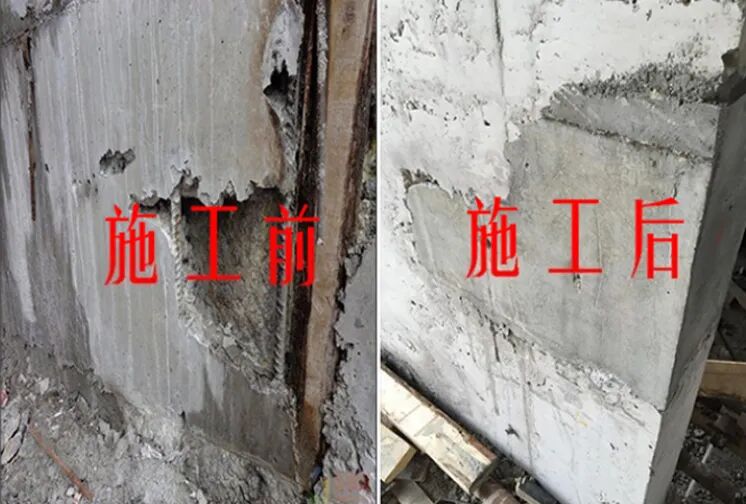

（案例1）

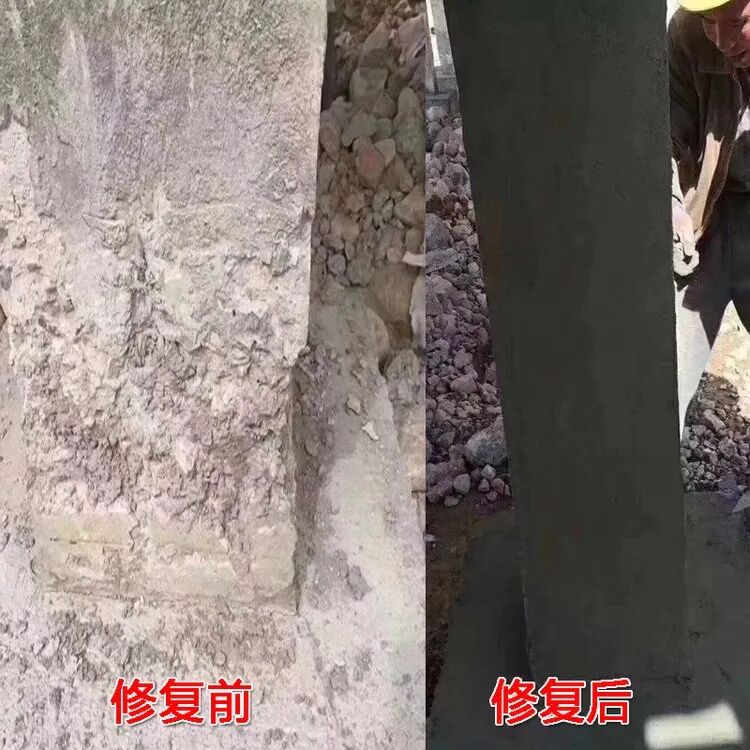

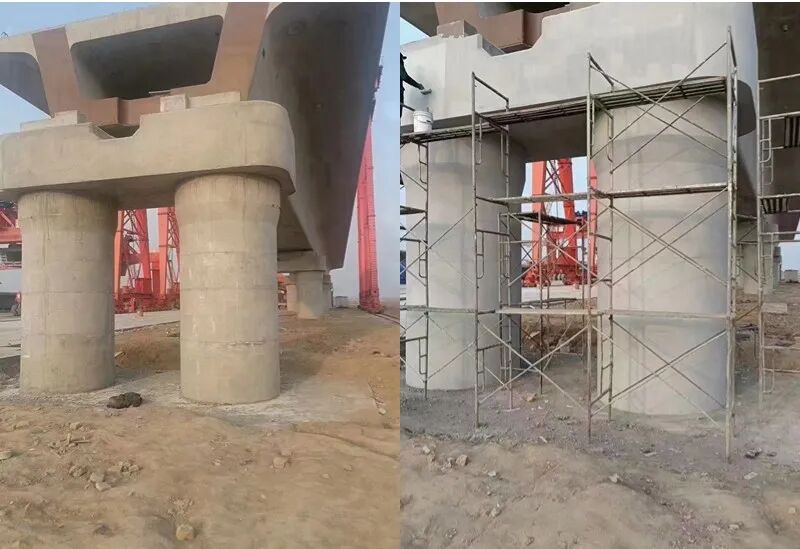

（案例2）

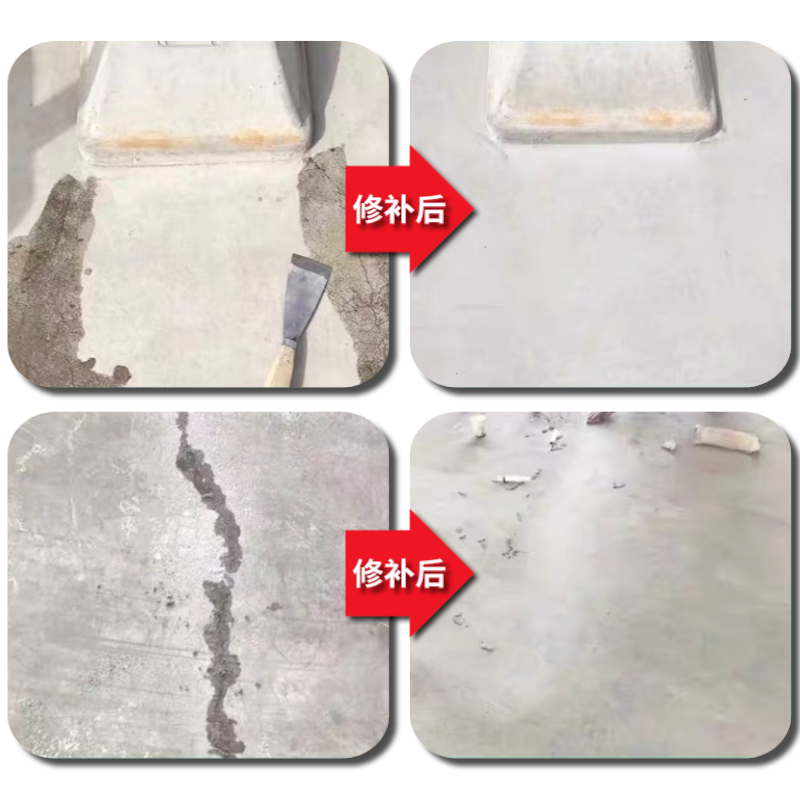

（案例3）
混凝土缺陷修补不仅要求精湛的技术，更需细致入微的操作和深厚的专业知识储备。本文旨在深入剖析混凝土缺陷的根源，并详细阐述各种有效的修补策略，以期为实际工程中的混凝土维护作业提供科学、实用的参考指南。
未来，随着科技的不断进步和新型材料的涌现，我们有理由相信，混凝土缺陷修补技术将迈上新的台阶，其成熟度和完善度将更上一层楼。这无疑将为建筑工程的稳固性和耐久性注入更为强大的保障力量，从而确保我们的建筑能够更好地抵御时间的侵蚀，长久地屹立于天地之间。

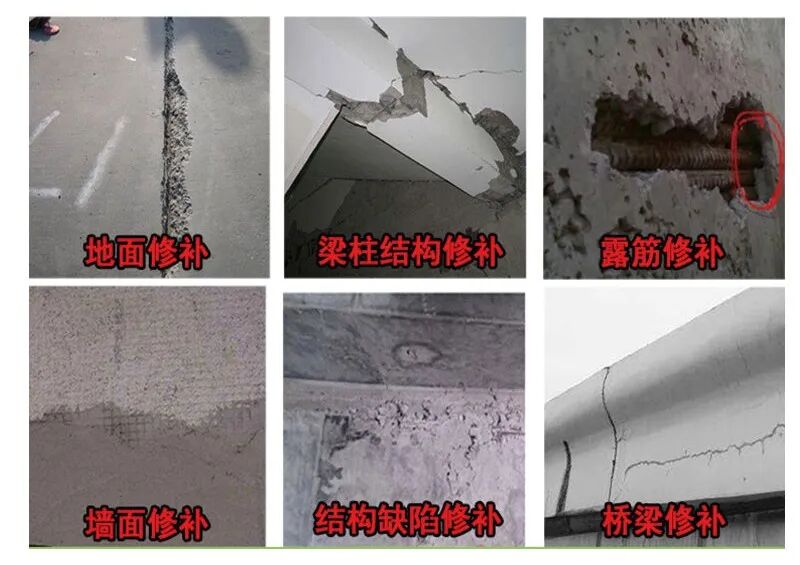

你有遇到以上几种混凝土缺陷问题吗？
裂缝、麻面、蜂窝、孔洞、露筋、冻酥老化以及缺角掉块等问题！
